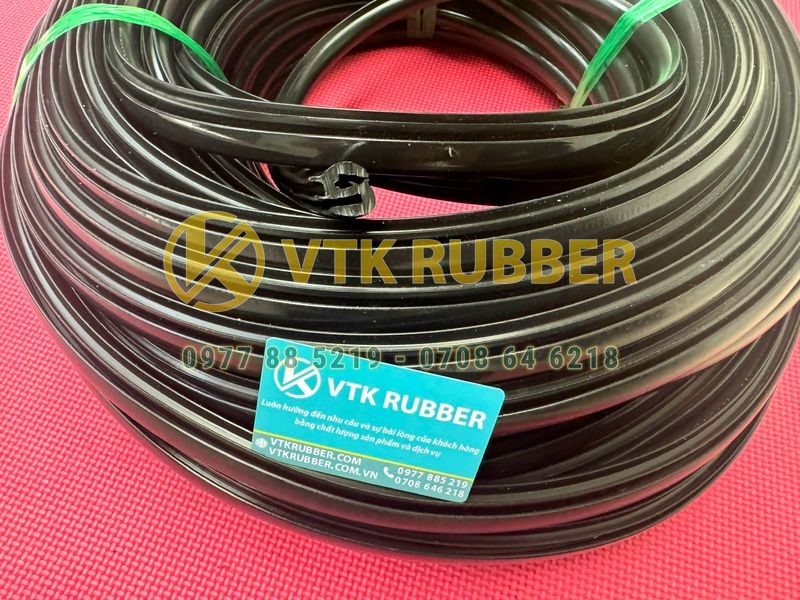

Gioăng cao su chữ S tạo liên kết kín khít cho các mối ghép kỹ thuật

Gioăng cao su chữ S là loại gioăng cao su định hình có mặt cắt dạng chữ S, được sử dụng tại những vị trí cần tạo lớp đệm đàn hồi giữa hai chi tiết hoặc xử lý khe ghép có hình dạng đặc thù. Nhờ tiết diện uốn cong, gioăng có thể thích nghi với chuyển động ép và tạo tiếp xúc tại nhiều vị trí trên mối ghép.

Trong thực tế, loại gioăng này có thể được quan tâm cho cửa thiết bị, tủ kỹ thuật, máy móc, khung kim loại, panel, vỏ máy và các kết cấu công nghiệp.

Gioăng cao su chữ S là gì?

Khác với các loại gioăng có mặt cắt tròn, vuông hay chữ nhật, gioăng S có phần thân được tạo hình cong hoặc lệch theo thiết kế.

Cấu tạo này có thể gồm:

• Phần chân hoặc mép giữ gioăng.

• Thân đàn hồi dạng cong.

• Các vùng tiếp xúc với bề mặt ghép.

• Một hoặc nhiều phần uốn tạo khả năng biến dạng.

Khi hai chi tiết được ép lại, phần thân S biến dạng theo lực tác động và tạo lớp đệm giữa các bề mặt.

Do đó, hiệu quả của gioăng không chỉ phụ thuộc vào vật liệu mà còn phụ thuộc đáng kể vào hình dạng mặt cắt và khoảng làm việc thực tế.

Gioăng chữ S tạo độ kín cho mối ghép như thế nào?

Tại vị trí ghép, nếu hai bề mặt không tiếp xúc hoàn toàn có thể hình thành khe hở. Gioăng cao su được đặt vào vị trí này để tạo vùng tiếp xúc đàn hồi.

Với tiết diện chữ S, phần thân cong có thể biến dạng khi chịu lực ép. Khi được lựa chọn đúng kích thước, gioăng có thể:

• Bù một phần sai lệch nhỏ giữa hai bề mặt.

• Tạo áp lực tiếp xúc.

• Hạn chế đường đi của bụi và hơi ẩm.

• Giảm tiếp xúc trực tiếp giữa các chi tiết.

• Hỗ trợ duy trì độ kín trong quá trình đóng mở.

Tuy nhiên, khả năng kín thực tế vẫn phụ thuộc vào thiết kế mối ghép, mức nén, bề mặt tiếp xúc và phương pháp lắp.

Ưu điểm của gioăng cao su chữ S

Một trong những điểm đáng chú ý của tiết diện S là khả năng uốn và biến dạng đàn hồi.

Tùy cấu tạo, gioăng có thể mang lại một số lợi ích:

Tạo lớp đệm đàn hồi

Gioăng nằm giữa hai bề mặt giúp giảm tiếp xúc cứng, đặc biệt hữu ích với các chi tiết thường xuyên đóng mở hoặc rung động.

Hỗ trợ làm kín khe ghép

Khi được ép đúng mức, thân gioăng có thể tạo vùng tiếp xúc liên tục dọc theo đường ghép.

Bù sai lệch nhỏ

Cao su có khả năng biến dạng nên có thể thích nghi với một số sai số nhỏ của kết cấu.

Giảm va chạm

Lớp cao su giúp hạn chế tình trạng hai bề mặt kim loại hoặc vật liệu cứng va trực tiếp vào nhau.

Gioăng chữ S dùng cho những ứng dụng nào?

Tùy hình dạng cụ thể, gioăng S có thể được sử dụng trong:

• Cửa máy.

• Cửa tủ kỹ thuật.

• Tủ điện.

• Vỏ thiết bị.

• Khung kim loại.

• Panel.

• Máy móc công nghiệp.

• Hộp bảo vệ.

• Kết cấu có khe ghép đặc biệt.

Với mỗi ứng dụng, cần xác định đúng hướng lắp và vị trí chịu lực của gioăng.

Gioăng chữ S cho cửa thiết bị

Cửa thiết bị thường có hiện tượng đóng mở liên tục, khiến gioăng phải chịu nén và phục hồi nhiều lần.

Gioăng S có thể được bố trí quanh mép cửa hoặc vị trí ghép nếu tiết diện phù hợp.

Khi cửa đóng:

Cánh cửa → ép gioăng → thân thiết bị

Phần gioăng bị biến dạng và tạo lớp trung gian giữa hai chi tiết.

Để tránh cửa đóng quá nặng, cần tính toán mức nén phù hợp thay vì lựa chọn gioăng quá lớn.

Gioăng chữ S cho tủ kỹ thuật và tủ điện

Đối với tủ kỹ thuật, gioăng thường được sử dụng quanh cánh tủ nhằm hỗ trợ hạn chế bụi và hơi ẩm đi qua khe.

Với những tủ có yêu cầu kín cao, ngoài gioăng cần kiểm tra:

• Độ phẳng cánh tủ.

• Bản lề.

• Khóa.

• Khe hở quanh cửa.

• Các vị trí góc.

• Mối nối gioăng.

Một sản phẩm tốt nhưng lắp sai tiết diện vẫn có thể khiến hệ thống không đạt độ kín mong muốn.

Gioăng chữ S cho máy móc

Trong máy móc, gioăng có thể nằm giữa các tấm vỏ hoặc tại cửa khoang kỹ thuật.

Ngoài tác dụng làm đệm, cao su có thể giúp hạn chế tiếng kêu phát sinh do rung động giữa các tấm.

Nếu máy hoạt động với rung động lớn, cần xác định nguyên nhân rung và tải tác động trước khi chọn vật liệu gioăng.

Các kích thước gioăng chữ S thường được tìm kiếm

Gioăng định hình chữ S có thể được tìm theo nhiều cách khác nhau. Một số nhóm kích thước thường xuất hiện trong nhu cầu tìm kiếm gồm:

• Gioăng chữ S 3mm.

• Gioăng chữ S 5mm.

• Gioăng chữ S 6mm.

• Gioăng chữ S 8mm.

• Gioăng chữ S 10mm.

• Gioăng chữ S 12mm.

• Gioăng chữ S 15mm.

• Gioăng chữ S 18mm.

• Gioăng chữ S 20mm.

• Gioăng chữ S 25mm.

• Gioăng chữ S 30mm.

• Gioăng chữ S 35mm.

• Gioăng chữ S 40mm.

• Gioăng chữ S 50mm.

Ngoài ra, khách hàng có thể tìm theo dạng kích thước kết hợp như:

S 5×10mm, S 8×12mm, S 10×15mm, S 10×20mm, S 15×20mm, S 20×30mm.

Các cách gọi này chỉ giúp định hướng tìm kiếm. Không có một quy cách “S 10mm” duy nhất nếu chưa xác định rõ 10mm là chiều nào của mặt cắt.

Gioăng chữ S 5mm, 6mm, 8mm

Nhóm kích thước nhỏ thường phù hợp với các mối ghép có không gian lắp đặt hạn chế.

Khi chọn loại nhỏ, cần đặc biệt chú ý:

• Độ dày thân.

• Chiều cao tiết diện.

• Chiều rộng vùng tiếp xúc.

• Bán kính phần cong.

• Khoảng nén.

Nếu gioăng quá nhỏ so với khe, khả năng tiếp xúc có thể không đủ.

Gioăng chữ S 10mm, 12mm, 15mm

Nhóm trung bình được quan tâm trong nhiều ứng dụng cửa và thiết bị.

Ví dụ, khi tìm gioăng chữ S 10mm, nên xác định rõ:

• 10mm là chiều rộng tổng thể?

• Chiều cao?

• Phần cong?

• Hay chiều dày?

Đối với gioăng định hình, chỉ một kích thước đơn lẻ thường chưa đủ để xác định sản phẩm.

Gioăng chữ S 20mm, 25mm, 30mm

Các tiết diện lớn hơn có thể dùng cho những vị trí cần khoảng đệm đáng kể.

Tuy nhiên, gioăng lớn cũng cần không gian lắp tương ứng. Nếu cửa hoặc nắp có hành trình nhỏ, tiết diện quá lớn có thể làm tăng lực đóng.

Nên kiểm tra khe ở trạng thái mở và mức ép khi đóng trước khi đặt hàng.

Gioăng chữ S 35mm, 40mm, 50mm

Đây là nhóm kích thước lớn, thường cần kiểm tra trực tiếp theo kết cấu.

Ngoài kích thước mặt cắt, cần quan tâm đến:

• Bán kính uốn.

• Góc kết cấu.

• Cách cố định.

• Chiều dài vòng.

• Khả năng phục hồi sau nén.

• Lực đóng cửa.

Nếu sản phẩm chạy quanh khung có nhiều góc, mẫu thực tế sẽ giúp đánh giá khả năng lắp chính xác hơn.

Vật liệu dùng cho gioăng chữ S

Không phải mọi gioăng S đều sử dụng cùng một loại cao su.

EPDM

Thường được lựa chọn cho các ứng dụng cần khả năng chống nước, ozone và thời tiết.

NBR

Có thể phù hợp với những môi trường cần khả năng chống dầu và mỡ theo yêu cầu cụ thể.

Silicone

Được cân nhắc trong các ứng dụng cần khả năng chịu nhiệt hoặc đặc tính vật liệu đặc thù.

Việc chọn vật liệu nên dựa trên nhiệt độ, môi trường tiếp xúc, độ nén và tuổi thọ mong muốn.

Gioăng cao su chữ S có chống nước không?

Có thể hỗ trợ hạn chế nước đi qua mối ghép nếu thiết kế và lắp đặt phù hợp.

Tuy nhiên, khả năng chống nước không chỉ phụ thuộc vào gioăng. Cần xem xét cả:

• Khe hở.

• Áp lực ép.

• Bề mặt tiếp xúc.

• Góc nối.

• Mối nối gioăng.

• Hướng thoát nước.

Nếu có nước áp lực hoặc yêu cầu chống thấm nghiêm ngặt, cần đánh giá toàn bộ kết cấu.

Gioăng chữ S có chống bụi không?

Có thể.

Khi gioăng tạo được tiếp xúc liên tục quanh đường ghép, nó có thể hạn chế bụi xâm nhập qua khe.

Hiệu quả phụ thuộc vào mức nén và độ liên tục của đường gioăng.

Đặc biệt, các góc và điểm nối thường cần được xử lý cẩn thận vì đây là những vị trí dễ xuất hiện khe hở.

Gioăng chữ S có giảm rung không?

Cao su có tính đàn hồi nên có thể đóng vai trò lớp đệm giữa hai chi tiết.

Trong một số kết cấu, gioăng S có thể:

• Giảm tiếng va chạm.

• Hạn chế rung truyền qua điểm tiếp xúc.

• Giảm tiếng kêu do các tấm vật liệu cọ vào nhau.

• Tạo khoảng đệm giữa hai bề mặt.

Nếu mục tiêu chính là hấp thụ rung động, cần lựa chọn độ cứng và cấu trúc vật liệu theo tải trọng thực tế.

Gioăng chữ S và gioăng chữ E khác nhau thế nào?

Hai loại đều có thể tạo lớp đệm đàn hồi nhưng hình dạng mặt cắt khác nhau.

Gioăng chữ S có thân cong đặc trưng, phù hợp với những vị trí cần khả năng uốn hoặc tạo đường tiếp xúc theo hình dạng riêng.

Gioăng chữ E có cấu trúc nhiều gờ/khoang, thường được quan tâm trong các ứng dụng cần đệm ép.

Việc lựa chọn nên dựa vào hình dạng rãnh và cách gioăng chịu lực, không chỉ dựa trên tên gọi.

Cách chọn gioăng chữ S đúng kích thước

Nên kiểm tra ít nhất 6 thông số:

1. Chiều rộng tổng thể.

2. Chiều cao tổng thể.

3. Độ dày thân.

4. Kích thước vị trí cố định.

5. Khe hở khi chưa ép.

6. Khoảng nén khi đóng.

Nếu có gioăng cũ, nên giữ lại một đoạn nguyên vẹn để đo mặt cắt.

Cách đo gioăng chữ S cũ

Dùng thước kẹp để đo:

• Chiều rộng.

• Chiều cao.

• Độ dày.

• Chiều dài.

• Kích thước chân nếu có.

• Bán kính phần cong nếu cần.

Sau đó chụp ảnh mặt cắt đặt cạnh thước.

Nếu có bản vẽ profile hoặc bản vẽ cửa, nên gửi kèm để đối chiếu.

Khi nào nên thay gioăng chữ S?

Có thể kiểm tra và thay mới khi gioăng:

• Bị chai cứng.

• Mất khả năng hồi phục.

• Nứt bề mặt.

• Rách.

• Bị xẹp lâu ngày.

• Biến dạng không đều.

• Không còn tạo đủ áp lực tiếp xúc.

• Xuất hiện bụi hoặc hơi ẩm lọt qua mối ghép.

Nếu khe hở xuất phát từ biến dạng khung hoặc cửa, cần xử lý nguyên nhân trước.

Có thể sản xuất gioăng chữ S theo mẫu không?

Với những tiết diện không phổ biến, mẫu thực tế hoặc bản vẽ là cơ sở quan trọng để xác định hình dạng.

Khách hàng có thể cung cấp:

• Mẫu gioăng cũ.

• Hình ảnh mặt cắt.

• Kích thước bằng thước kẹp.

• Bản vẽ 2D.

• File 3D.

• Hình ảnh vị trí lắp.

• Vật liệu yêu cầu.

• Độ cứng.

• Chiều dài.

• Số lượng.

Việc cung cấp đầy đủ thông tin giúp hạn chế tình trạng gioăng đúng tên nhưng không phù hợp với rãnh hoặc khoảng ép.

Một số loại gioăng có thể tham khảo thêm

Nếu đang lựa chọn theo hình dạng hoặc ứng dụng, có thể xem thêm các nhóm gioăng định hình khác như:

• Ron cao su silicon chữ E.

• Ron cao su silicon chữ T.

• Ron cao su silicon chữ D.

• Ron cao su silicon chữ P.

• Ron cao su silicon chữ nhật.

Gioăng cao su chữ S là một dạng gioăng định hình phù hợp với các mối ghép cần lớp đệm đàn hồi và khả năng biến dạng theo kết cấu. Tiết diện cong giúp sản phẩm thích nghi với lực ép và có thể hỗ trợ làm kín khe, giảm va chạm, hạn chế bụi, hơi ẩm và rung động trong những điều kiện phù hợp.

Nhu cầu tìm kiếm có thể trải rộng từ gioăng chữ S 3mm, 5mm, 6mm, 8mm, 10mm, 12mm, 15mm, 20mm, 25mm, 30mm đến các kích thước 35mm, 40mm, 50mm hoặc quy cách kết hợp như S 5×10mm, S 8×12mm, S 10×20mm, S 15×20mm.

Để chọn đúng sản phẩm, nên xác định đầy đủ mặt cắt, khoảng nén, vị trí lắp, vật liệu và môi trường sử dụng thay vì chỉ dựa vào tên gọi hoặc một kích thước đơn lẻ.

📞 Liên hệ tư vấn kỹ thuật & báo giá từ xưởng

VTK nhận tư vấn và gia công gioăng cao su chữ S, gioăng cao su định hình và gioăng silicone theo mẫu, kích thước hoặc bản vẽ kỹ thuật.

Khách hàng có thể gửi mẫu thực tế, ảnh mặt cắt, kích thước hoặc bản vẽ để được kiểm tra quy cách.
