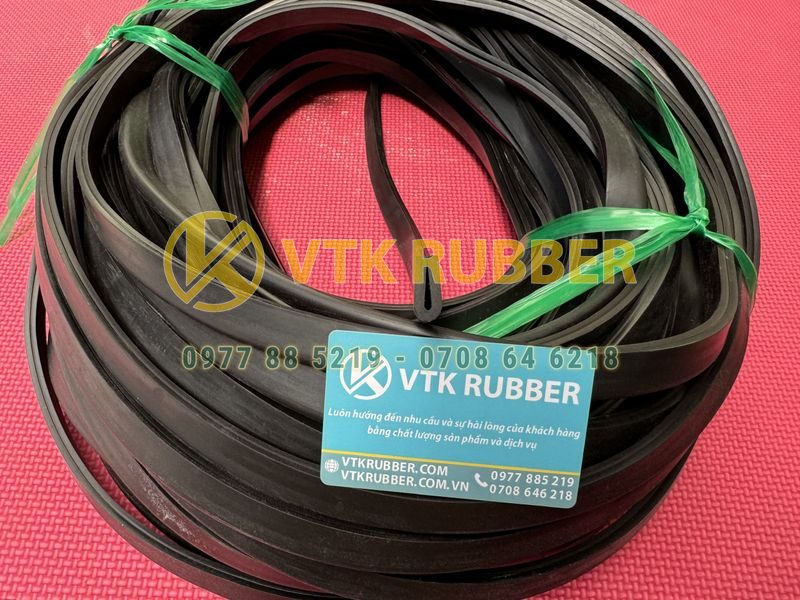

Gioăng cao su chữ U là dòng gioăng định hình được sử dụng phổ biến để làm kín mép cửa, tấm kim loại, kính, khung nhôm, tủ điện, máy móc và nhiều kết cấu công nghiệp. Thiết kế dạng chữ U giúp gioăng ôm vào mép vật liệu, tạo lực ép và hạn chế nước, bụi, khí hoặc rung động xâm nhập qua khe hở.

Tuy nhiên, để gioăng lắp chắc, không bung và làm kín không hở, việc chọn đúng quy cách quan trọng hơn việc chỉ chọn theo kích thước bên ngoài. Người mua cần quan tâm đến độ dày mép lắp, chiều rộng khe, chiều cao gioăng, độ cứng cao su, vật liệu và điều kiện sử dụng thực tế.

Gioăng cao su chữ U là gì?

Gioăng cao su chữ U là sản phẩm cao su định hình có tiết diện giống chữ U, phần lòng gioăng được thiết kế để ôm vào mép vật liệu cần bảo vệ hoặc làm kín.

Tùy thiết kế, gioăng có thể được sản xuất từ EPDM, NBR, silicone, neoprene hoặc các loại cao su kỹ thuật khác.

Một số loại có thể bổ sung lõi kẹp hoặc lớp gia cường bên trong để tăng khả năng bám mép, hạn chế tuột gioăng khi đóng mở cửa hoặc chịu rung động.

Gioăng cao su chữ U thường dùng ở đâu?

Gioăng chữ U được sử dụng trong nhiều vị trí cần bảo vệ mép và làm kín như:

• Cửa tủ điện, tủ điều khiển.

• Cửa máy và thiết bị công nghiệp.

• Khung nhôm, khung thép.

• Cửa kính và vách kính.

• Mép tôn, mép inox.

• Container và kho lạnh.

• Máy móc cần chống bụi, chống nước.

• Các kết cấu cần giảm va đập và rung động.

Đối với doanh nghiệp sản xuất máy hoặc thiết bị, gioăng chữ U còn được dùng như một chi tiết hoàn thiện giúp bảo vệ mép cắt sắc, đồng thời tăng độ kín và độ bền của sản phẩm.

Làm thế nào để chọn đúng quy cách gioăng cao su chữ U?

Đây là yếu tố quyết định gioăng có ôm sát, không hở và không bị tuột trong quá trình sử dụng.

Không nên chỉ đo chiều rộng bên ngoài của gioăng. Trước tiên cần xác định độ dày mép vật liệu mà gioăng sẽ ôm vào.

Ví dụ:

Với đơn hàng công nghiệp, tốt nhất nên cung cấp bản vẽ tiết diện hoặc mẫu thực tế để nhà sản xuất xác định đúng quy cách.

Gioăng chữ U có những kích thước phổ biến nào?

Không có một kích thước duy nhất phù hợp cho tất cả ứng dụng. Gioăng chữ U có thể được thiết kế theo nhiều tiết diện khác nhau.

Một số nhóm kích thước thường gặp gồm:

• U lòng nhỏ cho mép tấm mỏng.

• U lòng trung bình cho tôn, inox, nhôm.

• U lòng lớn cho kết cấu dày.

• U có chân dài để tăng diện tích ôm mép.

• U tiết diện nhỏ dùng cho cửa và thiết bị.

• U tiết diện lớn dùng trong máy móc, tủ và kết cấu công nghiệp.

Ví dụ, doanh nghiệp có thể gặp các quy cách theo dạng U 3 mm, U 5 mm, U 8 mm, U 10 mm, U 15 mm hoặc lớn hơn. Tuy nhiên, đây chỉ là cách gọi tham khảo; kích thước thực tế cần căn cứ vào bản vẽ tiết diện và mép lắp.

Độ cứng gioăng cao su chữ U bao nhiêu là phù hợp?

Độ cứng thường được xác định theo Shore A.

Các mức tham khảo:

Không nên mặc định cao su càng cứng càng tốt. Nếu gioăng quá cứng so với khe cần làm kín, lực đóng cửa có thể tăng và gioăng khó bù sai số bề mặt.

Ngược lại, gioăng quá mềm có thể bị biến dạng, tuột khỏi mép hoặc không giữ được hình dạng trong điều kiện làm việc liên tục.

Nên chọn EPDM, NBR hay silicone cho gioăng chữ U?

Việc lựa chọn vật liệu phải dựa trên môi trường sử dụng.

EPDM: phù hợp với môi trường ngoài trời, nước, hơi ẩm, ozone và tia UV. Đây là lựa chọn phổ biến cho cửa, khung nhôm, tủ và nhiều ứng dụng cần độ bền thời tiết.

NBR: phù hợp hơn khi gioăng thường xuyên tiếp xúc với dầu và một số loại nhiên liệu, mỡ kỹ thuật.

Silicone: phù hợp với những ứng dụng yêu cầu khả năng chịu nhiệt cao, độ ổn định tốt trong môi trường nhiệt độ thay đổi và một số yêu cầu đặc thù về vật liệu.

Do đó, không nên chỉ hỏi “gioăng chữ U giá bao nhiêu” mà cần xác định vật liệu nào phù hợp với môi trường làm việc.

Gioăng chữ U khác gì gioăng chữ D, P và E?

Các loại gioăng định hình có hình dạng khác nhau nhằm đáp ứng các vị trí làm kín khác nhau.

Nếu vị trí lắp yêu cầu ôm trực tiếp vào mép tấm, gioăng chữ U thường có lợi thế về khả năng giữ mép và bảo vệ cạnh.

Nếu cần tạo lực nén giữa hai bề mặt, các loại gioăng D, P hoặc E có thể phù hợp hơn tùy thiết kế.

Vì sao gioăng chữ U lắp vào nhưng vẫn bị hở?

Một số nguyên nhân thường gặp gồm:

Thứ nhất, chọn sai kích thước lòng U. Lòng quá rộng khiến gioăng không ôm chắc; lòng quá nhỏ khiến việc lắp đặt khó khăn.

Thứ hai, chọn sai chiều cao hoặc tiết diện. Gioăng không tiếp xúc đủ với bề mặt đối diện nên vẫn xuất hiện khe hở.

Thứ ba, độ cứng không phù hợp. Gioăng quá cứng khó bù sai số; gioăng quá mềm có thể bị xẹp hoặc biến dạng.

Thứ tư, mép lắp không đồng đều. Mép kim loại bị cong, ba via hoặc sai kích thước khiến gioăng không ôm đều.

Thứ năm, thiết kế chưa tính đến độ nén. Gioăng cần được thiết kế để tạo lực ép phù hợp khi hai bề mặt đóng lại.

Vì vậy, muốn xử lý triệt để tình trạng lắp gioăng bị hở, cần kiểm tra cả gioăng và kết cấu lắp đặt.

Có nên dùng một quy cách gioăng chữ U cho nhiều sản phẩm?

Có thể sử dụng cùng một quy cách nếu các sản phẩm có kích thước mép, khe làm kín và điều kiện làm việc tương đương.

Tuy nhiên, với sản phẩm công nghiệp sản xuất hàng loạt, nên kiểm tra thực tế trước khi tiêu chuẩn hóa.

VTK có thể dựa trên mẫu, bản vẽ hoặc thông số kỹ thuật của khách hàng để tư vấn tiết diện phù hợp, sau đó phát triển quy cách riêng cho từng sản phẩm.

Gioăng cao su chữ U có sản xuất theo bản vẽ riêng không?

Có. Đây là một trong những hướng gia công quan trọng đối với các sản phẩm cao su kỹ thuật.

Khách hàng có thể cung cấp:

• Bản vẽ 2D.

• File CAD/3D.

• Kích thước tiết diện.

• Mẫu gioăng đang sử dụng.

• Mẫu đối chứng cần thay thế.

• Yêu cầu về vật liệu.

• Độ cứng Shore A.

• Môi trường nhiệt độ, dầu, nước hoặc hóa chất.

• Chiều dài hoặc quy cách đóng gói.

Từ các dữ liệu này, Cao su VTK có thể tư vấn lại tiết diện, vật liệu và phương án gia công phù hợp với điều kiện thực tế.

Cao su VTK sản xuất gioăng chữ U như thế nào?

Đối với gioăng định hình, quy trình cần kiểm soát từ khâu xác định tiết diện đến sản xuất và kiểm tra thành phẩm.

Quy trình cơ bản gồm:

Tiếp nhận yêu cầu → kiểm tra bản vẽ/mẫu → xác định vật liệu → thiết kế tiết diện → làm khuôn hoặc khuôn đùn → phối trộn cao su → đùn/ép định hình → lưu hóa → cắt theo chiều dài → kiểm tra kích thước → đóng gói.

Trong đó, kích thước tiết diện và độ ổn định của biên dạng là những yếu tố đặc biệt quan trọng đối với khả năng lắp ráp.

Với sản phẩm OEM, VTK có thể phối hợp cùng khách hàng để điều chỉnh thiết kế theo điều kiện lắp thực tế thay vì chỉ cung cấp một quy cách có sẵn.

Làm sao đặt gioăng chữ U đúng ngay từ đầu?

Doanh nghiệp nên gửi cho nhà sản xuất tối thiểu 5 thông tin:

1. Độ dày mép cần ôm.
Ví dụ mép tôn, inox, nhôm hoặc kính dày bao nhiêu mm.

2. Khe cần làm kín.
Xác định khoảng cách giữa hai bề mặt khi đóng hoặc ép.

3. Môi trường làm việc.
Trong nhà, ngoài trời, nước, dầu, nhiệt độ cao, hóa chất hay môi trường đặc biệt.

4. Yêu cầu vật liệu.
EPDM, NBR, silicone hoặc vật liệu khác.

5. Mẫu hoặc bản vẽ.
Đây là cơ sở chính xác nhất để nhà sản xuất xác định tiết diện.

Nếu chưa có bản vẽ, khách hàng có thể gửi hình ảnh, kích thước đo thực tế và mẫu gioăng, từ đó VTK hỗ trợ xác định quy cách.

Gioăng cao su chữ U của VTK phù hợp với doanh nghiệp nào?

Sản phẩm phù hợp với các doanh nghiệp cần gioăng định hình phục vụ:

• Sản xuất tủ điện.

• Gia công cửa và khung nhôm.

• Sản xuất máy móc.

• Thiết bị công nghiệp.

• Tủ lạnh, kho lạnh.

• Container.

• Thiết bị cơ khí.

• Sản phẩm OEM cần gioăng theo bản vẽ.

Điểm quan trọng là VTK không chỉ cung cấp gioăng theo kích thước phổ thông mà còn tập trung vào gia công cao su kỹ thuật theo mẫu và bản vẽ riêng.

Mua gioăng cao su chữ U cần cung cấp thông tin gì?

Để nhận tư vấn nhanh và hạn chế chọn sai quy cách, khách hàng nên gửi:

Tên sản phẩm + kích thước mép lắp + kích thước khe + vật liệu mong muốn + độ cứng + môi trường sử dụng + số lượng cần đặt.

Nếu có bản vẽ kỹ thuật hoặc mẫu thực tế, việc xác định quy cách sẽ chính xác hơn đáng kể.

Gioăng cao su chữ U không đơn thuần là sản phẩm có tiết diện hình chữ U. Muốn lắp chắc, ôm sát và làm kín không hở, cần lựa chọn đồng thời đúng lòng U, chiều cao tiết diện, độ cứng, vật liệu và độ nén khi lắp.

Đối với doanh nghiệp sử dụng số lượng lớn hoặc cần thay thế một loại gioăng đang có sẵn, phương án hiệu quả là cung cấp bản vẽ hoặc mẫu thực tế để Cao su VTK kiểm tra và tư vấn quy cách phù hợp.

VTK hướng đến giải pháp sản xuất gioăng cao su kỹ thuật theo yêu cầu, từ tư vấn vật liệu, thiết kế tiết diện, gia công khuôn đến sản xuất và kiểm tra thành phẩm, đáp ứng nhu cầu OEM và sản xuất công nghiệp.
