Gioăng cao su cửa panel kho lạnh – Gia công theo mẫu chính xác

Gioăng cao su kho lạnh là profile đàn hồi được bố trí tại vị trí tiếp xúc giữa cánh cửa và khung cửa. Khi cửa đóng, phần thân gioăng chịu nén và tạo áp lực tiếp xúc, giúp hạn chế khoảng hở quanh khu vực làm kín.

Với cửa panel cách nhiệt, profile không chỉ cần có kích thước phù hợp mà còn phải tương thích với rãnh lắp, khoảng ép và kết cấu cánh cửa. Một profile nhìn tương tự bên ngoài nhưng khác phần chân cài hoặc chiều cao có thể không lắp được hoặc không tạo được độ ép phù hợp.

Vì vậy, đối với nhu cầu thay thế, doanh nghiệp nên xác định chính xác tiết diện profile, vật liệu và điều kiện sử dụng trước khi đặt hàng.

VTK Rubber có thể tư vấn dựa trên mẫu thực tế, kích thước hoặc bản vẽ kỹ thuật.

Vai trò của gioăng đối với cửa kho lạnh

Khu vực cửa là một trong những vị trí cần được kiểm soát độ kín trong hệ thống kho bảo quản nhiệt độ thấp. Khi cửa đóng, gioăng tạo lớp đệm giữa hai bề mặt tiếp xúc, góp phần hạn chế không khí lưu thông qua khe.

Một profile phù hợp có thể hỗ trợ:

• Hạn chế khe hở quanh cánh cửa.

• Giảm sự trao đổi không khí.

• Hạn chế hơi ẩm và bụi xâm nhập.

• Hỗ trợ duy trì điều kiện nhiệt độ bên trong.

• Giảm va đập trực tiếp giữa cánh và khung.

• Tăng độ ổn định trong quá trình đóng mở cửa.

Hiệu quả làm kín không chỉ phụ thuộc vào gioăng mà còn liên quan đến độ phẳng của cửa, khung, bản lề, khóa và quá trình lắp đặt.

Cấu tạo của profile làm kín cửa panel

Một profile dành cho cửa kho lạnh có thể được thiết kế theo nhiều dạng khác nhau. Các bộ phận thường gặp gồm:

Thân đàn hồi

Thân là khu vực trực tiếp biến dạng khi cửa đóng. Hình dạng thân quyết định cách profile chịu nén và phục hồi sau khi cửa mở.

Chân cố định

Phần chân giúp giữ profile vào rãnh hoặc kết cấu lắp đặt. Đây là vị trí cần đo chính xác khi thay gioăng cũ.

Khoang đệm

Một số profile có khoang rỗng hoặc phần bầu đàn hồi. Khi bị nén, khoang này biến dạng để tạo lực hồi phục.

Bề mặt tiếp xúc

Bề mặt tiếp xúc phải phù hợp với vị trí ép của cửa. Nếu profile bị xoắn, lệch hoặc ép không đều, khả năng làm kín có thể bị ảnh hưởng.

Các dạng profile thường được sử dụng

Không phải tất cả cửa kho lạnh đều dùng chung một loại gioăng. Profile cần được lựa chọn theo cấu tạo thực tế.

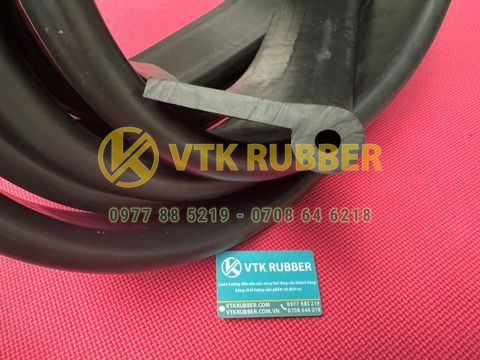

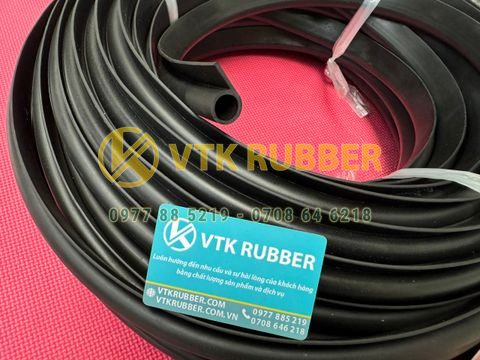

Dạng chữ P

Profile chữ P thường có phần thân bầu kết hợp với chân cố định. VTK Seal hiện có dòng gioăng cao su chữ P bằng EPDM, được giới thiệu cho nhiều ứng dụng làm kín, trong đó có cửa kho lạnh.

Khi cửa sử dụng kiểu chân hoặc tiết diện tương tự, khách hàng có thể tham khảo gioăng cao su chữ P để đối chiếu hình dạng trước khi gửi mẫu sản xuất. Gioăng cao su chữ P

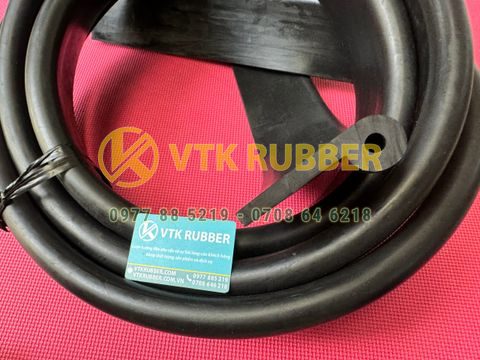

Dạng bầu củ tỏi

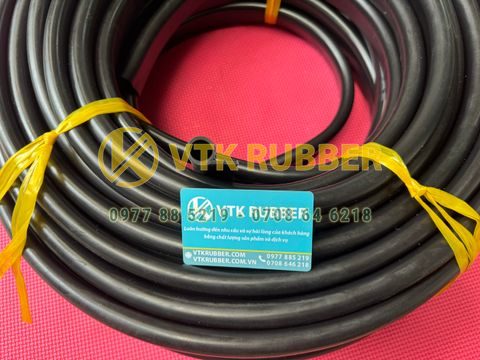

Profile dạng bầu lớn kết hợp chân cố định có khả năng tạo vùng tiếp xúc rộng. Trên VTK Seal, dòng gioăng cao su củ tỏi chữ P được giới thiệu cho cửa công nghiệp, cửa panel và kho lạnh.

Đây là một trong những profile nên được đối chiếu trực tiếp bằng mẫu mặt cắt nếu doanh nghiệp đang tìm sản phẩm thay thế.

Gioăng cao su củ tỏi chữ P

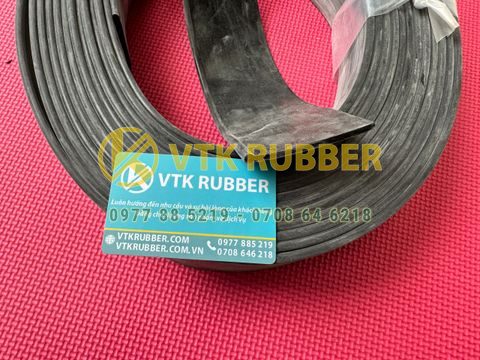

Dạng chữ nhật

Với những kết cấu không sử dụng chân cài, profile dạng chữ nhật có thể được xem xét như một lớp đệm làm kín. VTK Seal hiện có sản phẩm gioăng cao su chữ nhật sử dụng cho nhiều vị trí, bao gồm cửa kho lạnh và cửa công nghiệp.

Gioăng cao su chữ nhật

Vật liệu sản xuất

EPDM

EPDM thường được sử dụng trong các ứng dụng cần khả năng chống nước, ozone, tia UV và lão hóa thời tiết.

Với cửa kho lạnh, EPDM là một phương án có thể xem xét khi điều kiện nhiệt độ và môi trường nằm trong phạm vi phù hợp với vật liệu.

Silicone

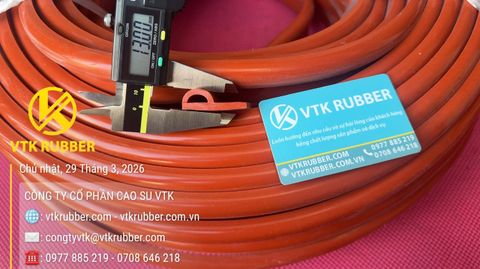

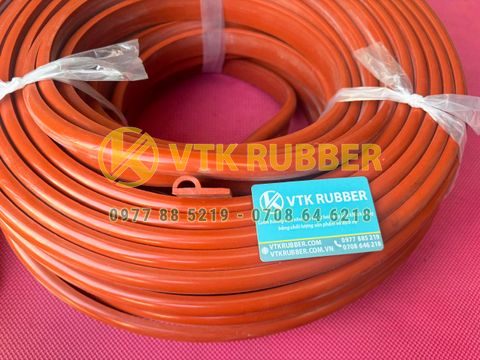

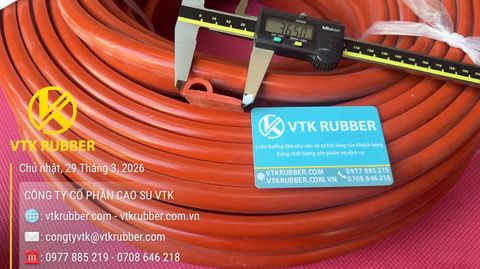

Silicone có đặc tính mềm dẻo và khả năng duy trì tính đàn hồi trong điều kiện nhiệt độ thấp. VTK Seal hiện có profile silicone dành cho cửa kho lạnh, trong đó có ron silicone kho lạnh chữ P đơn.

Nếu hệ cửa đang sử dụng silicone, việc đối chiếu profile thực tế sẽ giúp xác định nên sử dụng loại đơn, đôi hay một tiết diện khác.

Ron silicone kho lạnh chữ P đơn

Silicone xốp hoặc cao su xốp

Vật liệu xốp có khả năng biến dạng và bù khe tốt ở một số ứng dụng. Tuy nhiên, việc lựa chọn cao su đặc hay xốp cần căn cứ vào thiết kế cửa, mức nén và điều kiện vận hành.

Không nên mặc định rằng vật liệu mềm hơn luôn tạo khả năng làm kín tốt hơn.

Ứng dụng thực tế

Cửa kho lạnh

Đây là vị trí phổ biến nhất. Profile được lắp quanh cánh hoặc khung để tạo đường đệm liên tục.

Cửa kho đông

Môi trường nhiệt độ thấp yêu cầu lựa chọn vật liệu và cấu trúc profile phù hợp. Độ đàn hồi ở nhiệt độ vận hành là yếu tố cần được quan tâm.

Cửa kho mát

Profile giúp hạn chế trao đổi không khí tại vị trí cửa và hỗ trợ duy trì điều kiện bảo quản.

Cửa panel cách nhiệt

Với cửa panel, phần chân gioăng và rãnh lắp đặc biệt quan trọng. Hai profile có cùng chiều cao nhưng khác chân có thể hoàn toàn không thay thế được cho nhau.

Nhà máy thực phẩm

Gioăng được sử dụng tại cửa phòng lạnh, khu vực bảo quản nguyên liệu hoặc thành phẩm tùy theo kết cấu thiết bị.

Kho logistics lạnh

Các cửa có tần suất đóng mở cao cần chú trọng khả năng phục hồi của profile sau nhiều chu kỳ vận hành.

Container và thùng xe lạnh

Một số profile có thể được sử dụng cho cửa container hoặc thùng xe lạnh nếu kích thước và phương pháp lắp đặt tương thích.

Cách chọn profile phù hợp

Để tránh đặt nhầm sản phẩm, doanh nghiệp nên thực hiện lần lượt:

1. Đo mặt cắt gioăng cũ

Đo chiều cao, chiều rộng, phần chân và kích thước bầu đàn hồi.

2. Đo rãnh lắp

Nếu sử dụng chân cài, cần xác định chiều rộng và chiều sâu rãnh.

3. Kiểm tra khoảng ép

Đo khoảng cách giữa cánh và khung khi cửa đóng để xác định mức biến dạng cần thiết.

4. Xác định vật liệu

Xem xét nhiệt độ, độ ẩm, tia UV, hóa chất và yêu cầu vệ sinh của môi trường.

5. Xác định chiều dài

Cần tính tổng chiều dài profile cần dùng và phương án nối nếu cửa yêu cầu làm thành vòng kín.

6. Gửi mẫu hoặc bản vẽ

Nếu profile cũ đã bị biến dạng hoặc không xác định được tên, mẫu thực tế là thông tin có giá trị nhất.

VTK Seal có thư viện bản vẽ kỹ thuật gioăng cao su và silicone, giúp kỹ sư tham khảo các dạng tiết diện trước khi lựa chọn.

Thư viện bản vẽ kỹ thuật VTK Seal

Không nên chọn gioăng chỉ theo tên gọi

Các cụm như “ron kho lạnh”, “gioăng cửa kho lạnh” hoặc “gioăng cửa panel” chỉ mô tả nhu cầu chung. Chúng chưa đủ để xác định profile.

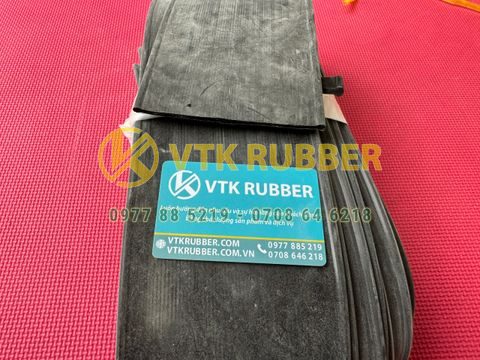

Ví dụ, VTK Seal hiện có ron silicone kho lạnh chữ P đơn và ron silicone kho lạnh chữ P đôi. Hai sản phẩm cùng phục vụ môi trường kho lạnh nhưng cấu trúc tiết diện khác nhau.

Vì vậy, nếu khách hàng chỉ cung cấp tên gọi mà không có kích thước, mẫu hoặc bản vẽ, nguy cơ lựa chọn sai profile sẽ cao hơn.

Gioăng quá lớn có tốt hơn không?

Không.

Profile có kích thước lớn hơn chưa chắc tạo độ kín tốt hơn. Nếu phần thân vượt quá khoảng ép của cửa, lực đóng có thể tăng và profile dễ bị biến dạng không đúng thiết kế.

Ngược lại, profile quá nhỏ có thể không đủ khả năng bù khe.

Tiêu chí cần hướng tới là profile phù hợp với khoảng ép thực tế, thay vì chọn sản phẩm càng dày hoặc càng lớn càng tốt.

Khi nào nên thay profile cửa kho lạnh?

Nên kiểm tra và cân nhắc thay mới khi:

• Bề mặt cao su xuất hiện vết nứt.

• Gioăng bị chai cứng.

• Thân bị xẹp.

• Profile bị biến dạng.

• Khả năng phục hồi giảm.

• Chân gioăng bị hư hoặc tuột khỏi rãnh.

• Cửa đóng nhưng vẫn có khe hở.

• Mép cửa xuất hiện dấu hiệu không tiếp xúc đều.

• Gioăng không còn ôm sát bề mặt như ban đầu.

Trước khi thay toàn bộ, nên kiểm tra cả bản lề, khóa, khung và độ thẳng của cánh cửa để xác định đúng nguyên nhân.

Gia công theo mẫu và bản vẽ

Đối với profile không có sẵn trên thị trường hoặc sản phẩm đã sử dụng lâu năm, gia công theo mẫu là giải pháp phù hợp để tái tạo đúng hình dạng.

Thông tin khách hàng nên cung cấp gồm:

• Mẫu gioăng cũ.

• Hình ảnh mặt cắt.

• Kích thước profile.

• Kích thước rãnh.

• Bản vẽ kỹ thuật nếu có.

• Chiều dài cần sử dụng.

• Nhiệt độ làm việc.

• Số lượng dự kiến.

VTK Seal hiện thể hiện khả năng nhận sản xuất theo bản vẽ kỹ thuật, gia công màu riêng và sản xuất số lượng lớn trên các trang sản phẩm.

Kiểm tra sau khi lắp đặt

Sau khi thay profile, cần kiểm tra toàn bộ chu vi cửa thay vì chỉ quan sát một vài điểm.

Các dấu hiệu cần đạt gồm:

• Gioăng nằm ổn định trong vị trí lắp.

• Không bị xoắn hoặc gập.

• Bề mặt tiếp xúc tương đối đồng đều.

• Cửa đóng được bình thường.

• Không có đoạn bị ép quá mức.

• Không xuất hiện khe hở bất thường quanh cửa.

Nếu độ ép không đều, cần kiểm tra lại cả profile và khả năng căn chỉnh của cửa.

VTK Rubber – gia công profile theo yêu cầu

VTK Rubber cung cấp các sản phẩm gioăng cao su, EPDM, silicone và profile kỹ thuật phục vụ nhiều nhu cầu làm kín trong công nghiệp.

Đối với khách hàng cần sản xuất gioăng cao su cửa panel kho lạnh theo quy cách riêng, việc gửi mẫu hoặc bản vẽ giúp quá trình xác định tiết diện chính xác hơn.

Đặc biệt với đơn hàng thay thế, doanh nghiệp không nhất thiết phải biết chính xác tên thương mại của profile. Chỉ cần cung cấp mẫu, hình ảnh mặt cắt hoặc bản vẽ cùng thông tin sử dụng, bộ phận kỹ thuật có thể dựa trên dữ liệu đó để tư vấn hướng xử lý.

Khách hàng cũng có thể tham khảo các profile khác trong hệ thống sản phẩm VTK Seal để so sánh hình dạng và phương án làm kín phù hợp.

Đặc điểm nổi bật

• Dùng cho nhu cầu làm kín cửa panel và cửa kho lạnh.

• Có thể xác định profile dựa trên mẫu thực tế.

• Hỗ trợ lựa chọn vật liệu theo điều kiện sử dụng.

• Có thể triển khai theo bản vẽ kỹ thuật.

• Phù hợp nhu cầu thay thế profile cũ.

• Có thể sử dụng cho nhiều dạng cửa công nghiệp.

• Hỗ trợ tư vấn quy cách trước khi sản xuất.

Thông tin liên hệ

VTK Rubber – Công ty CP Cao su VTK

Hotline: 0977 885 219 | 070 8646 218
Zalo: 0977 885 219 | 070 8646 218
Email: congtyvtk@vtkrubber.com
Website: vtkseal.com

Khách hàng có thể gửi mẫu gioăng, hình ảnh mặt cắt hoặc bản vẽ kỹ thuật để VTK Rubber kiểm tra profile và tư vấn phương án phù hợp.
